آلة تنظيف وتجفيف المطاط: دليل العملية الكامل

By مايك تشينمدير الإنتاج | خبرة تزيد عن 12 عامًا في صناعة المطاط |لينكد إن

غالباً ما تحتوي منتجات المطاط بعد معالجتها على بقايا مواد فصل القوالب، وزيوت سطحية، وغبار، وجزيئات سائبة من مراحل التصنيع السابقة. بالنسبة للمصنعين الذين يوردون موانع تسرب السيارات، أو المكونات الطبية، أو الحشيات الصناعية الدقيقة، تؤثر نظافة السطح بشكل مباشر على أداء الترابط، وجودة المظهر، ونتائج الفحص اللاحقة. تلبي آلة تنظيف وتجفيف المطاط المتخصصة هذه المتطلبات من خلال عملية متكاملة تغسل المكونات وتشطفها وتجففها في دورة آلية واحدة.

بخلاف الغسالات الصناعية العامة، يجب أن تراعي المعدات المصممة خصيصًا لمعالجة المطاط التحديات الخاصة بكل مادة: فالأسطح المصنوعة من السيليكون تقاوم التبلل بالماء، والتصاميم الهندسية المعقدة تحبس سائل التنظيف، وبعض المركبات تتلف تحت تأثير الحرارة الزائدة. إن فهم كيفية عمل آلة غسل المطاط - وما هي معايير العملية التي تؤثر على جودة المنتج النهائي - يساعد المصنّعين على اختيار الأنظمة المناسبة وتحسين سير العمل الحالي.

يتناول هذا الدليل التسلسل الكامل لعمليةتنظيف المطاطومعدات التجفيف، التي تغطي مبادئ الآلات، ومراحل التنظيف، وآليات التجفيف، والاعتبارات التشغيلية لأجزاء المطاط الصناعية.

عملية تنظيف المطاط بواسطة آلة التنظيف: من الغسيل إلى الشطف

تعتمد آلات تنظيف المطاط الصناعية على نهج متعدد المراحل لإزالة الملوثات مع الحفاظ على سلامة المواد المستخدمة في الأجزاء المعالجة. وتعتمد فعالية كل مرحلة على اختيار المعايير الصحيحة وتكوين الآلة.

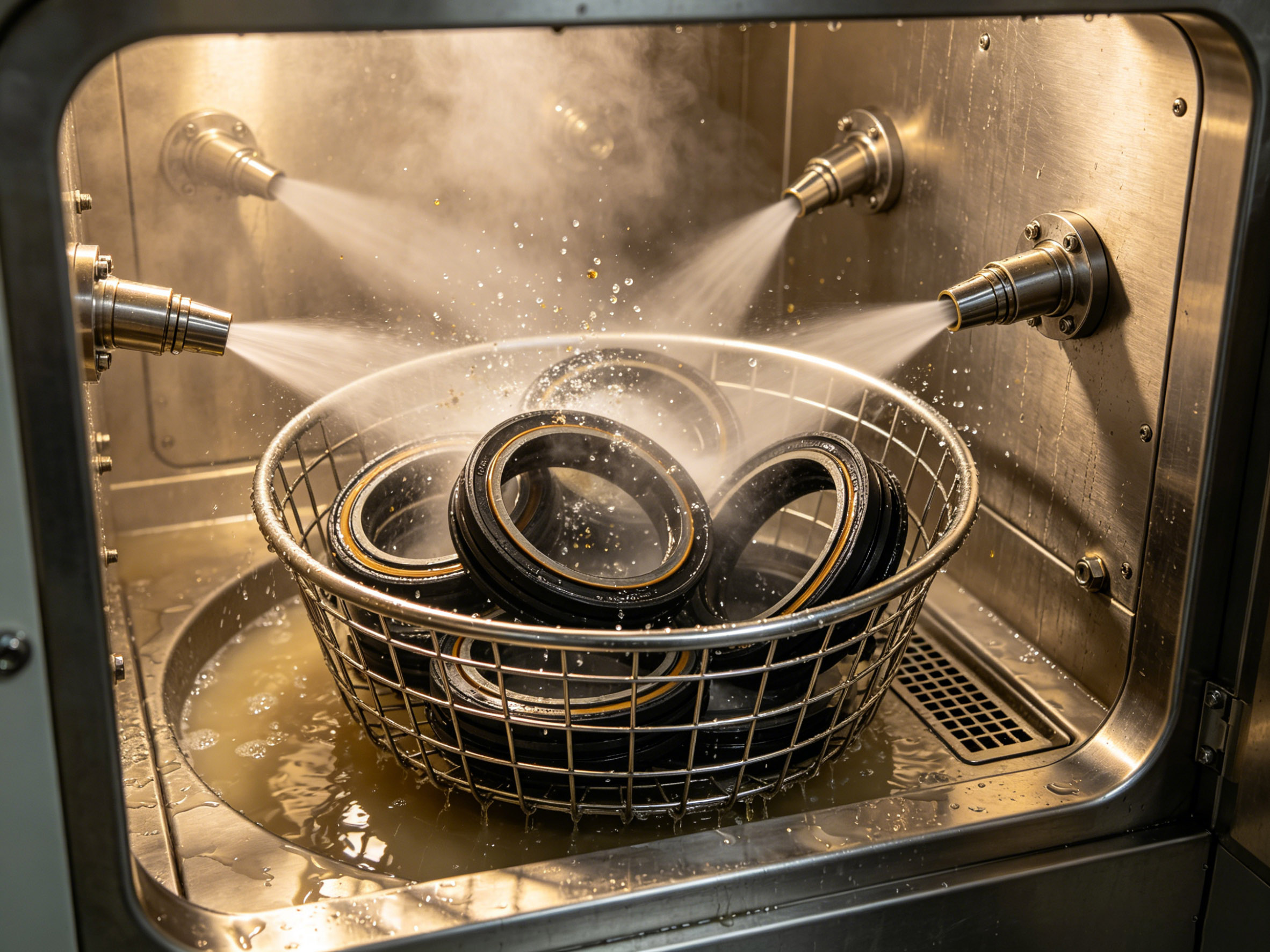

مرحلة التنظيف بالرش عالي الضغط

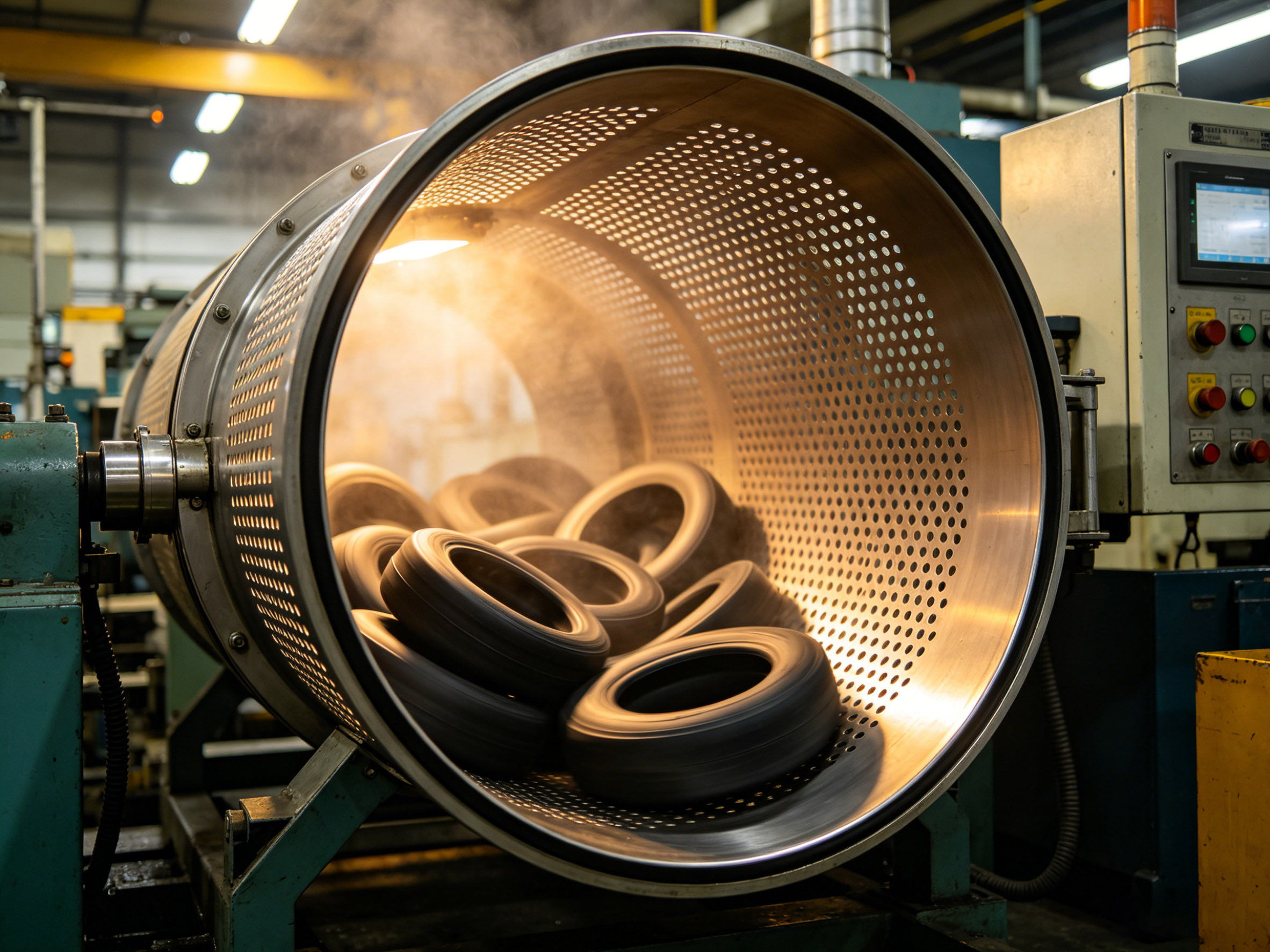

تستخدم معظم غسالات المطاط الحديثة أسطوانة دوارة مزودة بألواح شبكية من الفولاذ المقاوم للصدأ من الدرجة 304، تقوم بتدوير القطع عبر مناطق رش عالية الضغط. يضمن الدوران الموجب والسالب وصول الرش المباشر إلى جميع أسطح القطع، بما في ذلك المناطق المجوفة والثقوب الداخلية، مما يزيل المناطق الميتة التي قد تتراكم فيها الملوثات.

تقوم فوهات المروحة عالية الضغط بتوزيع محلول التنظيف على كامل عرض الأسطوانة، بينما تحافظ مضخة طرد مركزي متعددة المراحل على ضغط رش ثابت طوال دورة التشغيل. تشمل خيارات سائل التنظيف الماء النظيف لإزالة الأوساخ الخفيفة، أو محاليل معززة بمواد مضافة لإزالة بقايا مواد فصل القوالب العنيدة. يستفيد مصنّعو منتجات مطاط السيليكون من إمكانية تعديل شدة الرش، والتي يمكن ضبطها لتجنب تلف الأسطح مع الحفاظ على مستوى النظافة المطلوب.

تكوينات التنظيف متعددة المراحل

تتضمن تكوينات الآلات عادةً ثلاث مجموعات مع إجراءات تنظيف من ست مراحل، يمكن دمجها لتلبية متطلبات المنتج المحددة. على سبيل المثال، قد تتضمن عملية تنظيف مطاط السيليكون مرحلة غسيل أولي بمنظف معتدل، وغسيل رئيسي عالي الضغط، وشطف بالماء العذب، وشطف نهائي مضاد للكهرباء الساكنة. تعمل كل مرحلة بشكل مستقل، مما يسمح للمشغلين بضبط درجة الحرارة والضغط ومدة التنظيف.

الوكالة حماية البيئة الأمريكيةتُبرز إرشادات إدارة مياه الصرف الصناعي أهمية ترشيد استخدام مياه الغسيل. وتُقلل معدات تنظيف المطاط الحديثة ذات التنظيف المرحلي من إجمالي استهلاك المياه عن طريق إعادة استخدام مياه الشطف في مراحل الغسيل الأولية، مما يحقق استهلاكًا نموذجيًا للمياه يبلغ حوالي 20 لترًا في الدقيقة خلال دورات التنظيف النشطة.

آليات آلة تجفيف المطاط: التجفيف الأولي والتجفيف النهائي

بعد التنظيف، يُمثل إزالة الرطوبة المتبقية من الأجزاء المطاطية تحديًا خاصًا. فخصائص سطح المطاط الكارهة للماء تجعل الماء يتجمع على شكل قطرات بدلًا من أن ينساب، كما أن الأشكال الهندسية المعقدة للأجزاء تحبس القطرات في الشقوق. تعالج عملية التجفيف هذه المشكلات من خلال نهج ثنائي المراحل يُحسّن كفاءة الطاقة وجودة التجفيف.

مرحلة التجفيف المسبق بالهواء

قبل تطبيق الحرارة، يقوم جهاز التجفيف الهوائي بتمرير هواء محيط أو ساخن عالي السرعة عبر الأسطوانة، مما يؤدي إلى إزاحة الماء الزائد من أسطح القطع. تقلل هذه الخطوة التمهيدية بشكل كبير من كمية الرطوبة التي يجب على التسخين الكهربائي اللاحق معالجتها، مما يخفض استهلاك الطاقة الإجمالي بنسبة تتراوح بين 30 و40% تقريبًا مقارنةً بالتجفيف الحراري المباشر من الحالة الرطبة.

تُولّد المراوح الطاردة المركزية متعددة الأجنحة حجم تدفق الهواء المطلوب، موزعةً الهواء بالتساوي عبر الأسطوانة الدوارة. وتُعرّض حركة الدوران المستمرة للأسطوانة أسطح الأجزاء الجديدة لتيار الهواء، مما يُسرّع إزالة الرطوبة ويمنع إعادة ترسب الجزيئات المتساقطة.

مجفف حراري سيراميكي

بعد التجفيف المسبق بالهواء، تعمل السخانات الخزفية على رفع درجة حرارة الحجرة لتسريع تبخر الرطوبة النهائي. توفر عناصر التسخين الخزفية مزايا تفوق السخانات التقليدية ذات الغلاف المعدني في هذا التطبيق، منها استجابة حرارية أسرع، وتوزيع حرارة أكثر تجانسًا، وعمر خدمة أطول في البيئات الرطبة.

تستغرق دورات التنظيف والتجفيف الكاملة لدفعات المطاط النموذجية حوالي 20 دقيقة، مع اختلاف المدة الفعلية بناءً على شكل القطعة، وتركيب المادة، ومستوى الجفاف المطلوب. بالنسبة لحمل دفعة قياسي يتراوح بين 15 و30 كيلوغرامًا، يبلغ متوسط ​​استهلاك الطاقة الإجمالي 2.5 كيلوواط ساعة لكل دورة.المعهد الوطني للمعايير والتكنولوجيا (NIST)يوفر بيانات مرجعية حول كفاءة الطاقة في التجفيف الصناعي تدعم دمج التجفيف المسبق كأفضل ممارسة لتقليل تكاليف المعالجة الحرارية.

آليات آلة تجفيف المطاط: التجفيف الأولي والتجفيف النهائي

بعد التنظيف، يُمثل إزالة الرطوبة المتبقية من الأجزاء المطاطية تحديًا خاصًا. فخصائص سطح المطاط الكارهة للماء تجعل الماء يتجمع على شكل قطرات بدلًا من أن ينساب، كما أن الأشكال الهندسية المعقدة للأجزاء تحبس القطرات في الشقوق. تعالج عملية التجفيف هذه المشكلات من خلال نهج ثنائي المراحل يُحسّن كفاءة الطاقة وجودة التجفيف.

مرحلة التجفيف المسبق بالهواء

قبل تطبيق الحرارة، يقوم جهاز التجفيف الهوائي بتمرير هواء محيط أو ساخن عالي السرعة عبر الأسطوانة، مما يؤدي إلى إزاحة الماء الزائد من أسطح القطع. تقلل هذه الخطوة التمهيدية بشكل كبير من كمية الرطوبة التي يجب على التسخين الكهربائي اللاحق معالجتها، مما يخفض استهلاك الطاقة الإجمالي بنسبة تتراوح بين 30 و40% تقريبًا مقارنةً بالتجفيف الحراري المباشر من الحالة الرطبة.

تُولّد المراوح الطاردة المركزية متعددة الأجنحة حجم تدفق الهواء المطلوب، موزعةً الهواء بالتساوي عبر الأسطوانة الدوارة. وتُعرّض حركة الدوران المستمرة للأسطوانة أسطح الأجزاء الجديدة لتيار الهواء، مما يُسرّع إزالة الرطوبة ويمنع إعادة ترسب الجزيئات المتساقطة.

مجفف حراري سيراميكي

بعد التجفيف المسبق بالهواء، تعمل السخانات الخزفية على رفع درجة حرارة الحجرة لتسريع تبخر الرطوبة النهائي. توفر عناصر التسخين الخزفية مزايا تفوق السخانات التقليدية ذات الغلاف المعدني في هذا التطبيق، منها استجابة حرارية أسرع، وتوزيع حرارة أكثر تجانسًا، وعمر خدمة أطول في البيئات الرطبة.

تستغرق دورات التنظيف والتجفيف الكاملة لدفعات المطاط النموذجية حوالي 20 دقيقة، مع اختلاف المدة الفعلية بناءً على شكل القطعة، وتركيب المادة، ومستوى الجفاف المطلوب. بالنسبة لحمل دفعة قياسي يتراوح بين 15 و30 كيلوغرامًا، يبلغ متوسط ​​استهلاك الطاقة الإجمالي 2.5 كيلوواط ساعة لكل دورة.المعهد الوطني للمعايير والتكنولوجيا (NIST)يوفر بيانات مرجعية حول كفاءة الطاقة في التجفيف الصناعي تدعم دمج التجفيف المسبق كأفضل ممارسة لتقليل تكاليف المعالجة الحرارية.

صناعة الغسالات المطاطية: اعتبارات المواد والتصميم

يؤثر التصميم المادي لمعدات تنظيف المطاط بشكل مباشر على عمرها الافتراضي، ونظافتها، ومتطلبات صيانتها. وتُميّز خيارات المواد الرئيسية وخصائص التصميم آلات غسيل المطاط المصممة خصيصًا لهذا الغرض عن أنظمة التنظيف الصناعية العامة.

مصنوع من الفولاذ المقاوم للصدأ

يُوفر الهيكل المصنوع من الفولاذ المقاوم للصدأ 304 السميك مقاومةً للتآكل ضرورية للمعدات التي تعمل باستمرار على اتصال بالماء ومواد التنظيف وبقايا المطاط. كما تُسهّل المواد عالية الجودة تنظيف الآلة نفسها، مما يمنع التلوث المتبادل بين دفعات الإنتاج. وتُقلل الأسطح الداخلية الملساء من المناطق التي قد تتراكم فيها جزيئات المطاط أو الأغشية الحيوية.

تكامل نظام التحكم

تعرض واجهات التحكم باللمس بين الإنسان والآلة معلمات العملية في الوقت الفعلي، وتتيح للمشغلين تعديل برامج التنظيف دون الحاجة إلى معرفة برمجية متخصصة. وتتولى وحدات التحكم المنطقية القابلة للبرمجة (PLC) إدارة توقيت التسلسل، وتنظيم درجة الحرارة، وأنظمة الأمان، بدقة وموثوقية أنظمة الأتمتة الصناعية.

المعيار إدارة السلامة والصحة المهنية 1910.212ينطبق نظام حماية الآلات على معدات الأسطوانات الدوارة، ويتطلب لوحات وصول متشابكة تمنع التشغيل عند فتحها. وتُدمج الشركات المصنعة الموثوقة هذه الميزات الأمنية كمعدات قياسية.

معدات تنظيف وتجفيف المطاط: نظرة عامة على المواصفات الفنية

يلخص الجدول التالي المواصفات الرئيسية لتكوين آلة تنظيف وتجفيف المطاط الصناعية القياسية:

ملحوظة:تنطبق المواصفات على التكوينات القياسية. تتوفر أحجام ونطاقات معلمات مخصصة لتلبية متطلبات الإنتاج الخاصة.

تطبيقات تنظيف المطاط في مختلف القطاعات الصناعية

صناعيآلات تنظيف المطاطتجد تطبيقات في قطاعات تصنيع متعددة، لكل منها خصائص تلوث ومتطلبات نظافة مميزة:

• •صناعة السيارات:تتطلب الأختام المطاطية والحشيات ومخمدات الاهتزاز تنظيفًا دقيقًا قبل عمليات اللصق أو الطلاء. يؤثر تلوث السطح بمواد فصل القوالب بشكل مباشر على قوة اللصق، وقد يتسبب في فشل المادة اللاصقة أثناء الاستخدام. عادةً ما تصل الأجزاء التي تتم معالجتها بواسطة آلة تنظيف وتجفيف المطاط إلى مستويات طاقة السطح المطلوبة لضمان لصق موثوق.
• •الإلكترونيات والأجهزة:يجب أن تستوفي مكونات مطاط السيليكون المستخدمة في إحكام غلق الأجهزة الإلكترونية معايير نظافة صارمة لتجنب انبعاث الغازات أو تلوث المكونات الحساسة. ويُلبّي التنظيف متعدد المراحل باستخدام دورات شطف بالماء منزوع الأيونات هذه المتطلبات دون ترك أي رواسب كيميائية.
• •معالجة البترول والمواد الكيميائية:تتطلب موانع التسرب والحشيات المخصصة لتطبيقات النفط والغاز إزالة زيوت المعالجة والجسيمات قبل فحص الجودة. وتتيح نتائج التنظيف المتسقة الكشف الموثوق عن عيوب السطح أثناء الفحص البصري.
• •مكونات الطيران والفضاء:يجب أن تستوفي قطع المطاط الدقيقة لأنظمة الطائرات مستويات النظافة المحددة في معايير الصناعة مثلSAE AS4059للتلوث بالجسيمات. يوفر التنظيف الآلي بمعايير عملية معتمدة سجل التوثيق المطلوب لعمليات تدقيق الجودة.

العوامل المؤثرة في اختيار المعدات لغسل وتجفيف الأجزاء المطاطية

يتطلب اختيار المعدات المناسبة مطابقة قدرات الآلة مع معايير الإنتاج المحددة. وتؤثر العوامل التالية على قرارات الاختيار:

حجم الدفعة ومعدل الإنتاج

يُحدد حجم الأسطوانة مباشرةً معدل الإنتاجية لكل دورة. تستوعب أسطوانة قطرها 600 مم وطولها 1000 مم ما بين 15 و30 كيلوغرامًا لكل دفعة، وتستغرق كل دورة تنظيف وتجفيف كاملة حوالي 20 دقيقة. يحسب المصنّعون الطاقة الإنتاجية اليومية بناءً على زمن الدورة مضروبًا في ساعات التشغيل المتاحة، مع مراعاة فترات التحميل والتفريغ.

حساسية المواد وتحمل الحرارة

تختلف أنواع مركبات المطاط في قدرتها على تحمل درجات الحرارة المرتفعة. تتحمل مركبات السيليكون وEPDM القياسية درجات حرارة التجفيف المعتادة دون أن تتلف، بينما تتطلب بعض أنواع المطاط الصناعي المتخصصة درجات حرارة أقل. وتتيح الآلات المزودة بملفات تسخين قابلة للتعديل ضبط هذه الاختلافات، مما يسمح للمشغلين بتحديد المعايير المناسبة لكل نوع من أنواع المواد.

توافق مواد التنظيف الكيميائية

تتيح خاصية سحب الماء المزدوج التبديل بين محلول التنظيف المعزز بالمواد المضافة والماء النظيف خلال نفس الدورة. تُمكّن هذه الميزة من التنظيف الكيميائي متبوعًا بالشطف بالماء العذب دون تدخل يدوي، مما يقلل من تعرض المشغل لمواد التنظيف الكيميائية.

أفضل الممارسات التشغيلية لآلة تنظيف وتجفيف المطاط

يعتمد تحقيق نتائج متسقة من نظام تنظيف وتجفيف المطاط على وضع إجراءات تشغيل قياسية واتباعها. وتشمل الممارسات الرئيسية ما يلي:

• توزيع الأحمال:وزّع القطع بالتساوي داخل الأسطوانة لتجنب الأحمال غير المتوازنة. فالتحميل الزائد يقلل من فعالية التنظيف بتقييد حركة القطع ووصول الرذاذ. حافظ على وزن الدفعة ضمن النطاق المحدد من قبل الشركة المصنعة.
• مراقبة جودة المياه:افحص جودة المياه الواردة بانتظام. قد تترك المياه العسرة رواسب معدنية على الأجزاء، بينما قد تتسبب الجزيئات الموجودة في مياه الإمداد في انسداد فوهات الرش. ركّب نظام ترشيح مناسبًا بناءً على خصائص المياه المحلية.
• صيانة المصارف والفلاتر:افحص ونظف شاشات تصريف البراميل وفلاتر إعادة التدوير يومياً. فجزيئات المطاط المتراكمة تقلل من معدلات التدفق وقد تترسب مرة أخرى على الأجزاء النظيفة.
• المعايرة الدورية:تحقق من دقة مستشعر درجة الحرارة وقراءات ضغط الرش على فترات منتظمة. يؤثر انحراف المعايرة على قابلية تكرار العملية وقد يؤدي إلى تنظيف غير كافٍ أو استهلاك مفرط للطاقة.
• توثيق الدورة:سجل معايير العملية لكل دفعة إنتاج. تسهل الدورات الموثقة عملية استكشاف الأخطاء وإصلاحها، وتدعم عمليات تدقيق الجودة، وتوفر بيانات مرجعية لجهود تحسين العملية.

الخلاصة: تكامل العمليات لتنظيف وتجفيف المطاط

تُعدّ آلة تنظيف وتجفيف المطاط خطوةً أساسيةً في عمليات تصنيع المطاط، حيث تقع بين مرحلتي التشكيل والفحص النهائي. ويضمن التنظيف الفعال بالرش متعدد المراحل، متبوعًا بالتجفيف المسبق بالهواء والتجفيف الحراري، إزالة مخلفات المعالجة بكفاءة، مما يضمن جودة المنتج ويسهل العمليات اللاحقة كالتلصيق والطلاء والتعبئة والتغليف.

ينبغي أن يراعي اختيار المعدات شكل القطعة، وحساسية المادة، وحجم الإنتاج، وبنية المنشأة. توفر الآلات التي تتميز بمعايير قابلة للتعديل، ودورات قابلة للبرمجة، وبنية متينة، المرونة اللازمة لتلبية متطلبات الإنتاج المتغيرة.

يمكن للمصنعين الذين يقومون بتقييم حلول تنظيف المطاط استشارة موردي المعدات مثلشيامن شينغتشانغجياللحصول على توصيات خاصة بالتطبيقات ومواصفات فنية مصممة خصيصًا لبيئة الإنتاج الخاصة بهم.
